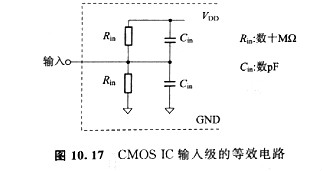

由于柵氧化膜與硅襯底絕緣，所以CMOS的輸入具有十分高的輸入阻抗。實踐的CMOS器件中，輸入級裝備有維護電路（維護二極管或維護MOS晶體管），這些器件通常是反向偏置的，所以具有幾十MQ以上的輸入阻抗。不淪怎樣，與雙極IC相比，具有十分高的輸入阻抗。關于交流來說，MOS晶體管的柵極能夠等效為平行板電容器的電極，所以具有幾pF的電容暈。圖10.17示出它的等效電路。

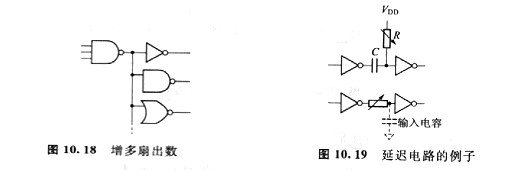

如圖10. 18所示，輸入阻抗高有利于并行銜接多個器件（增加扇出）。雙極器件串，扇出數經常遭到限制。而對手CMOS，假如只思索傳輸延遲時間，能夠自在地銜接。這有助于削減邏輯電路的冗余度／高效率的設計。

另外，如圖10.19所示，能夠外接電容器或電阻，構成大經常數定時電路／延遲電路。這種狀況下，不是運用大容量的電容器，而是調整電阻以到達需求的經常數。經過CMOS的輸入電容和選擇外接的電阻值，能夠構成簡易的定時電路／延遲電路。但是需求留意遲緩的輸入信號存在有潛在的費事，這個問題后面還談判論。
