貼片電容主要用于智能家居，汽車電子，移動醫療等方面，具有廣闊的市場，需求量也與日俱增。貼片電容的材質有很多，不同材質的貼片電容應用也不同，那么你知道貼片電容材質分為哪幾種嗎？一般的貼片電容又是什么材質，今天合晶芯城的小編給大家普及下貼片電容材質構成等相關知識，希望能幫你選出最合適材質的貼片電容。
貼片電容材質分類
常見貼片電容主要有：瓷片電容，貼片鉭電容，貼片電解電容，貼片疊層電容。

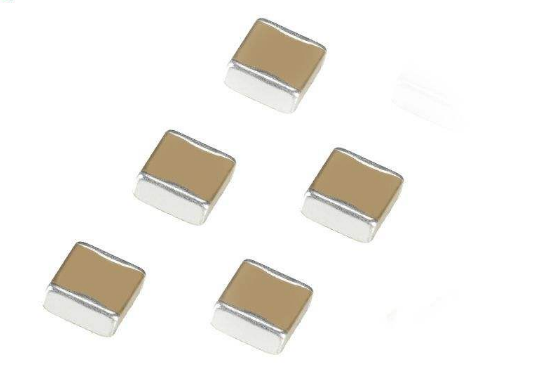

1、貼片電容：普通型，材質瓷片。外型單一、外觀單一，表面沒有絲印，沒有極性。有多種顏色主要有褐色、灰色、淡紫色等。普通貼片電容的基本單位：pF.
2、貼片紙多層電容：普通型，材質紙質。表面部分廠家的元件有絲印，外形主要有橢圓和方形兩種，外觀上橢圓形一般呈銀白有金屬光澤、方形呈褐色，從側面能看到紙介質分層情況。這種電容沒有極性。尺寸有各種大小，但體積一般較大。普通貼片電容的基本單位：pF.但此電容量一般較大在μF級。
3、貼片鉭電容：材質鉭介質。表面有絲印，有極性。有多種顏色主要有黑色、黃色等。鉭電容表面有一條白色絲印用來表示鉭電容的正極，并且在絲印上標明有電容值和工作電壓，大部分生產廠家還在絲印上加注一些跟蹤標記。貼片鉭電容的基本單位：μF.
4、貼片電解電容：材質電解質。表面有絲印，有極性。外觀上可見鋁制外殼。電解電容表面有一條黑色絲印用來表示電解電容的負極，并且在絲印上標明有電容值和工作電壓，大部分生產廠家還在絲印上加注一些跟蹤標記。貼片電解電容的基本單位：μF.

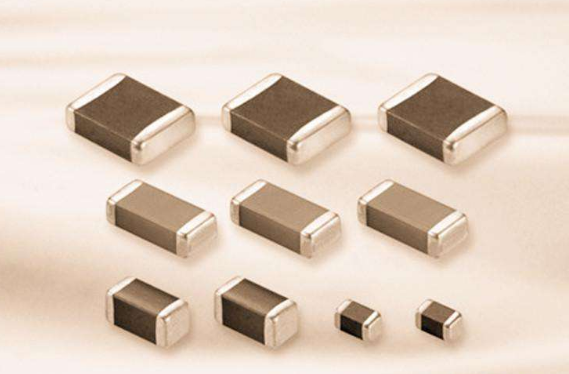

貼片電容的尺寸
貼片電容有兩種尺寸表示方法，一種是以英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，這些是英寸表示法，04表示長度是0.04英寸，02表示寬度0.02英寸，其他類同型號尺寸
英制尺寸公制尺寸長度及公差寬度及公差厚度及公差
0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.20
1206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.20
1210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.30
1808 4520 4.50±0.40 2.00±0.20≤2.00
1812 4532 4.50±0.40 3.20±0.30≤2.50
2220 57505.70±0.40 5.00±0.30≤2.50
2225 5763 5.70±0.50 6.30±0.50≤2.50
3035 7690 7.60±0.50 9.00±0.05≤3.00

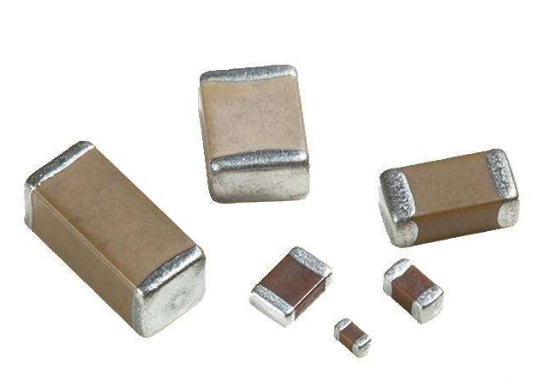

貼片電容怎么看大小
貼片電容很多由于體積所限，不能標注其容量，所以一般都是在貼片生產時的整盤上有標注。如果是單個的貼片電容，要用電容測試儀測出它的容量。
如果是同一個廠標的話，一般來說顏色深的容量比顏色淺的要大，棕灰》淺紫》灰白。當然最好的方法是用熱風槍吹下來，等它冷卻后用數字表的電容擋或電容表量。（切記：貼片電容的耐高溫度一般不要超過300攝氏度。電路貼片電容最忌用大功率烙鐵長時間加熱！）
貼片電容怎么測量好壞
方法一：一般小貼片電容的阻值為無窮大，阻值異常就更換。容量變小，萬用表無法測量，直接替換。
方法二：安全一點的辦法用萬用表的二極檔一針接地另一針?lè)謩e測電容的兩端兩端響說明短路。
方法三：小貼片電容短路的話用萬用表在線測量就能判斷出來。如果是開路的話，因?yàn)槿萘刻。萌f(wàn)用表量不出來，可以用一個電筆接到220V的火線上，將貼片電容的引腳放到電筆的筆帽上，看氖泡是否發光，發光電容是好的，否則斷路。220v電壓，可千萬別在板實驗。
方法四：阻值無窮大，阻值為零鳴叫為壞，其他的應該有一些小的變化。
