對于MOS管，我們?cè)陔娐吩O(shè)計中都會遇到，那么應該如何設計一個MOS管的開關電路呢？

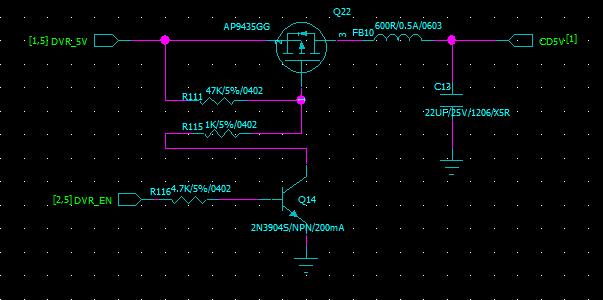

我們一般會用一個三極管去控制，如下圖！
MOS管開關電路
但是這個電路的缺點也是顯而易見，由于MOS管有一個寄生的二極管，如果CD5V的濾波電容過大，或者后端有別的電壓串進來，會把前端給燒壞！

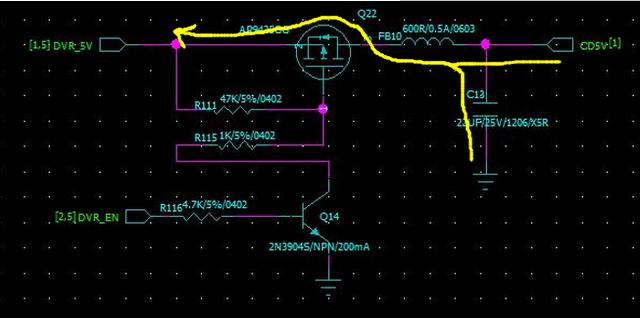

電流路徑如下：
后端電流路徑
如何改善這個問題呢？

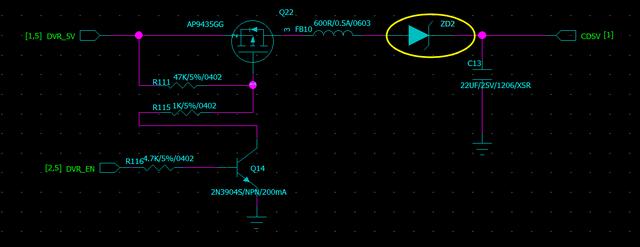

有兩個方式，一種是在后端串聯二極管。
防止后端電壓電流串?dāng)_的電路
優點，電路簡單，BOM成本低！
缺點，二極管動態負載電阻大，特別不適合后盾負載變化大的！

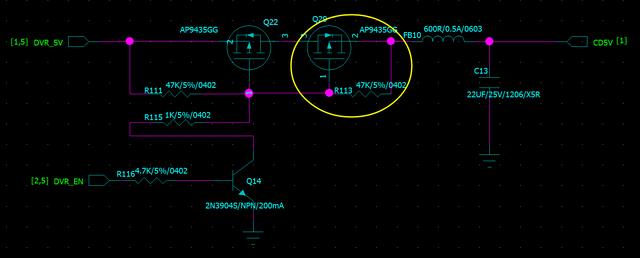

另外一種，便是后端串聯一個同規格的MOS管！
防止后端電壓電流串?dāng)_的電路
優點，MOS管開通電阻極小，對于后端負載電流變化不敏感。
缺點，BOM成本高！
