有源濾波分為：

低通濾波（積分電路）;

高通濾波（微分電路）;

帶通濾波（后期再和大家分享）;

帶阻濾波（后期再和大家分享）。

運放電路反饋分為：

電流反饋，增大輸出電阻，穩定輸出電流

電壓反饋，減少輸出電阻，穩定輸出電壓

串聯反饋，增大輸入電阻，穩定輸入電壓，降低電壓放大倍數。

并聯反饋，減少輸入電阻，穩定輸出電流，降低電流放大倍數。

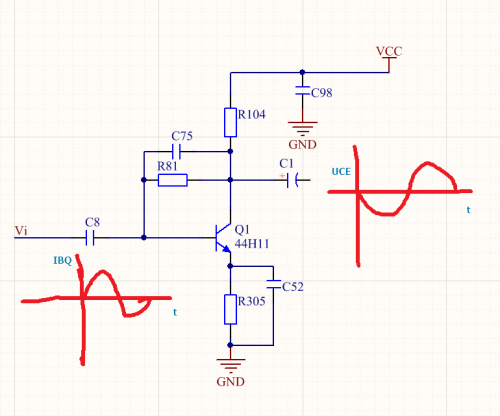

好，我們接下來進行一個常用的共發射極放大電路的分析。話不多說上圖片：

電路是一級共射極放大電路，R81 基極偏置電阻，發射極旁路電容 C52,濾波和退耦電容 C98,輸入耦合電容 C8.,R104 集電極負載電阻，C75 高頻退耦電容。

我們不看直流部分，也就是靜態工作點

首先 UBE=UB-UE 這個我們知道我們的 R81 就是我們的反饋電阻 ，因?yàn)檫B接了輸出和輸入。

我們先看輸出，輸出端和我們的集電極是處于直接連接，當輸出端沒有反饋交流信號，R81 就沒有信號進入，并且和輸出信號 C1 以及是 R104 屬于并聯的關系，判斷這個地方是電壓反饋。我們知道集電極和基極是相位相差 180 度，也就是集電極這端的信號是負信號（交流信號可知，靜態分析可知），R81 的反饋信號和我們的輸入信號屬于相減的關系。同時 R81 和輸入信號 C8 也屬于并聯關系。所以這個電路經過判斷屬于電壓并聯負反饋。

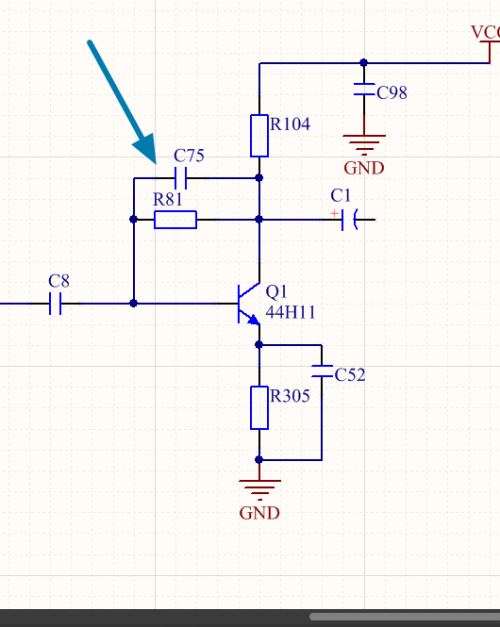

C75 這里取值一般是 p 法級別，用于消除高頻自激。C98 在靜態工作屬于濾波，在信號放大處理時候，消除從 R104 過來的頻率干擾。R305 本身也是一個反饋，由于 R305 的存在就產生了 UE 電壓。

UBE=UB-UE

通過公式可以知道。UE 增大 UB 減小。

總結:基極發射電路，交流下 R81 反饋電阻，直流穩定靜態工作點的作用，R305 直流下的維持基極電壓正常工作 。
