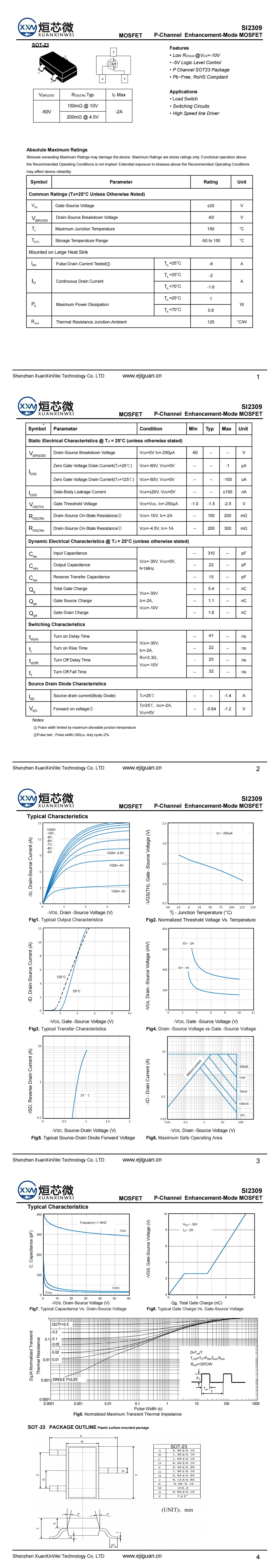

烜芯微生產貼片SI2309場效應管,提供SI2309場效應管參數規格書,SI2309MOS管中文資料與SI2309場效應管的引腳圖

SI2309場效應管參數具體如下：

極性：PNP

Power Dissipation(w)功耗：1W

Continuous Drain Current ID(A)持續漏極電流：-2A

Drain-Source Voltage VDS(V)漏源極電壓：-60V

Gate-Source Voltage VGS(V)柵源電壓：±20V

Static Drain-Source On-Resistance 導通電阻ID=-2A,VGS=-10V：Typ 150mΩ Max 200mΩ

Static Drain-Source On-Resistance 導通電阻ID=-1A,VGS=-4.5V：Typ 200mΩ Max 300mΩ

Junction and Storage Temperature Range ：結和儲存溫度范圍：-55 to 150℃

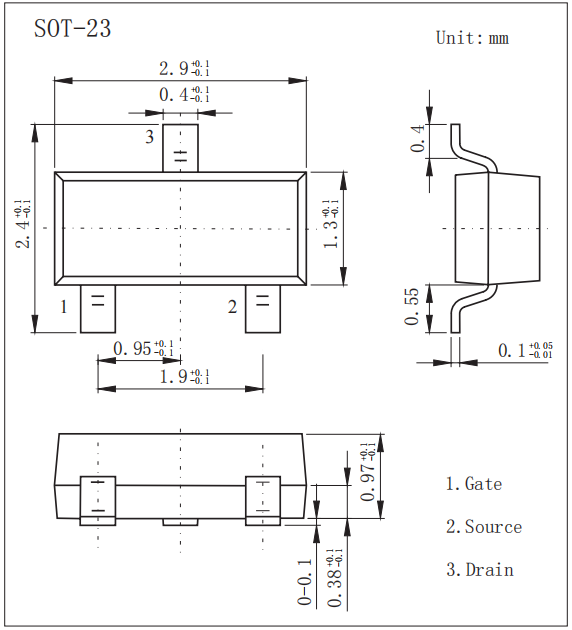

SI2309場效應管，SOT-23封裝尺寸：

黑膠長：最高值3.0mm，最低值2.8mm

黑膠寬：最高值1.4mm，最低值1.2mm

總寬：最高值2.55mm，最低值2.25mm

高：最高值1.0mm，最低值0.9mm

總高：最高值1.1mm，最低值0.9mm
