雙極性電源提供電流的工作原理是怎么樣的呢？
下圖的波形顯示了雙極性電源電路的工作狀態。在 VIN 端施加輸入電壓時，如果輸入降至 12 V 以下，升壓轉換器會將其輸出 VINTER 調節至 12 V。
如果 VIN 超過標稱 12 V 汽車電軌的 12 V 典型值，升壓轉換器會進入 Pass-Thru? 。在這種模式下，頂部 MOSFET Q1 會在 100%占空比始終導通工作，所以不會進行切換操作;施加于 4 象限轉換器的電壓 VINTER 相對穩定地保持在 VIN。

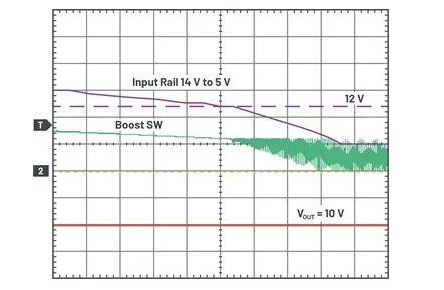

圖 1.VIN 從 14 V 降低至 5 V 時的波形。
VIN = 5 V/div ，VOUT = 5 V/div ，升壓 SW = 10 V/div ，時標為 200 μs/div 。
與典型的 2 級器件（即升壓轉換器后接降壓 / 反相）相比，這種方法大幅提升了系統效率。這是因為 Pass-Thru 模式下（系統大部分時間都處于此模式）的效率可以接近 100%，實質上將功率系統轉變?yōu)閱渭夀D換器。
如果輸入電壓降低至 12 V 電平以下（例 如，在冷啟動期間），升壓轉換器將切換為將 VINTER 至 12 V 調節至 12 V。采用此方法，即使輸入電壓急劇下降，4 象限轉換器也能夠提供±10 V 電壓。
控制電壓達到最大值（在本例中，為 1.048 V）時，轉換器輸出為+10 V。控制電壓達到最小值（100 mV）時，轉換器輸出為–10 V。
控制電 壓與輸出電壓之間的關系如圖 2 所示，其中控制電壓為 60 Hz 正弦信號頻率，峰峰值幅度為 0.9048 V。由此得到的轉換器輸出為相應的 60 Hz 正弦波，峰峰值幅度為 20 V。輸出從–10 V 平穩變化為+10 V。

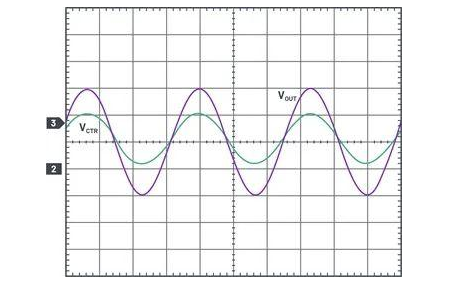

圖 2. 與正弦控制信號呈函數關系的正弦波輸出波形。
VCTRL= 0.5 V/div， VOUT = 5 V/div ，時標為 5 ms/div 。
在此工作模式下，4 象限轉換器調節輸出電壓。輸出電壓由 U1 通過其 FB 引腳上的電阻 RFB 來感測。將該引腳上的電壓與控制電壓相比較，并根據比較結果調節轉換器的占空比（即 QN1 上的柵極信號），使輸出電壓保持穩定。
如果 VINTER， CONTROL， 或 VOUT 發生變化，會進行占空比調制，從而相應地調節輸出。MOSFET QP1 與 QN1 同步開關，以實現同步整流，進一步充分提高效率，如圖3所示。

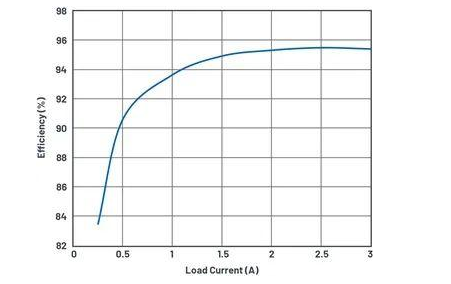

圖 3. 效率與負載電流的關系
