共源共柵級輸入噪聲原理分析
共源共柵級輸入噪聲
共源共柵級的輸入噪聲（只考慮白噪聲）:
這里M1和RD貢獻的輸入噪聲都比較好算，稍微麻煩一點的就是M2對輸入噪聲的貢獻。先將M2柵極電壓變化對輸出的增益計算出來。
根據疊加原理，M1柵極接地等效為電阻Ro，那么M2的增益即為帶源級負反饋的共源極，采用T-model可以方便的計算出增益：
那么對輸入噪聲的貢獻可得到
相對于M1對輸入噪聲的貢獻M2的貢獻完全可以忽略
M1與M2對輸入噪聲貢獻的直觀對比

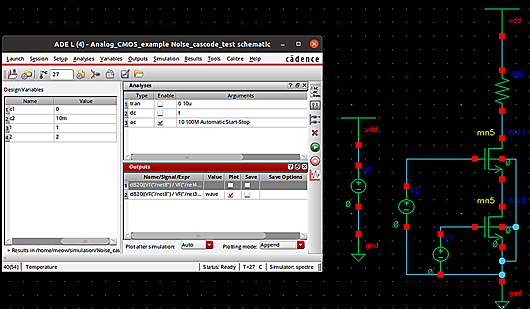

這種公式實在是不夠直觀認識到M2的噪聲為啥可以忽略，為了直觀的對比M1與M2對輸入噪聲的貢獻程度，搭建了一個共源共柵級，然后分別進行AC仿真，搭建電路參數和仿真結果如下：

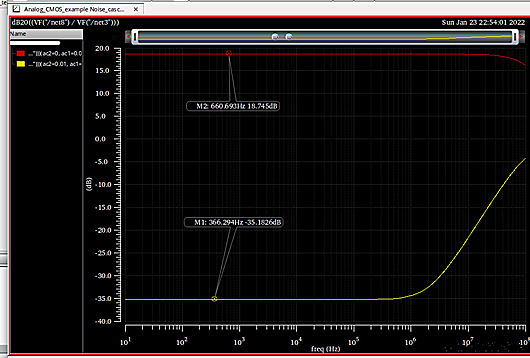

從圖中可以看出噪聲增益相差50多dB，超過100倍了，完全可以忽略M2輸入噪聲的影響。
