根據前、后級放大器的耦合方式的不同，兩級放大器有阻容耦合、直接耦合、變壓器耦合和光電耦合器耦合4種。
阻容耦合方式
阻容耦合方式就是后級放大器的輸入端通過電容與前級放大器的輸出端相接。阻容耦合放大電路具有兩級放大器的直流工作點互不影響、放大倍數高、信號傳輸損耗小等優點，但也存在不能放大直流信號和結構相對復雜、不便于集成等缺點。
圖3-4所示是一種典型的阻容耦合兩級放大電路。該電路內的VT1、VT2是放大管，C1～C3是低頻信號耦合電容，Ui是輸入信號，Uo是輸出信號。
（1）直流偏置
R1、R2是放大管VT1的基極偏置電阻，為它的基極提供偏置電壓;R4、R5是放大管VT2的基極偏置電阻，為它的基極提供偏置電壓。
（2）信號放大
輸入信號Ui經C1耦合到放大管VT1的基極，經其倒相放大后，再利用C2耦合到VT2的基極，利用VT2再次倒相放大，通過C3耦合后得到交流輸出信號Uo。
直接耦合方式
直接耦合方式就是后級放大器的輸入端直接接在前級放大器的輸出端上。直接耦合放大電路放大倍數高，而且可以放大直流信號，并且有利于電路集成，但放大器間的直流工作點相互影響，容易出現零點漂移等異常現象。
圖3-5所示是一種典型的直接耦合兩級放大電路。該電路內的VT1、VT2是放大管，Ui是輸入信號，Uo是輸出信號。
R1、R2是放大管VT1的基極偏置電阻，為它的基極提供偏置電壓;R3不僅是VT1的集電極負載電阻，而且是VT2的基極偏置電阻，為它的基極提供偏置電壓。
變壓器耦合方式
變壓器耦合方式就是后級放大器的輸入端通過變壓器接在前級放大器的輸出端上。變壓器耦合放大電路主要應用在需要冷、熱地隔離或需要提升驅動電流的場合。

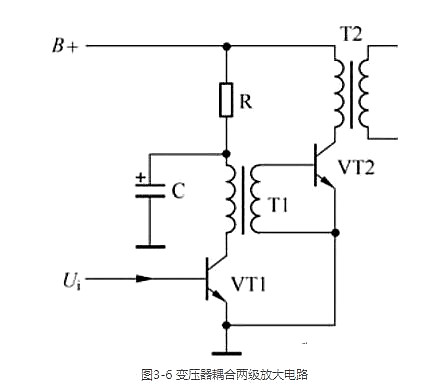

圖3-6所示是一種典型的彩色電視機行激勵電路。該電路內的VT1是行激勵管，VT2是行輸出管，Ui是行激勵信號，R是行激勵電路的供電限流電阻，C是濾波電容，T2是行輸出變壓器。
行激勵信號Ui經VT1的基極，通過VT1倒相放大后，再利用行激勵變壓器T1變換為電壓較低，但電流較大的激勵信號，驅動行輸出管VT2工作在開關狀態。
光耦合器耦合方式
光耦合器耦合方式就是后級放大器的輸入端通過光電耦合器接在前級放大器的輸出端上。光耦合器耦合放大電路主要應用在需要冷、熱地隔離的場合。

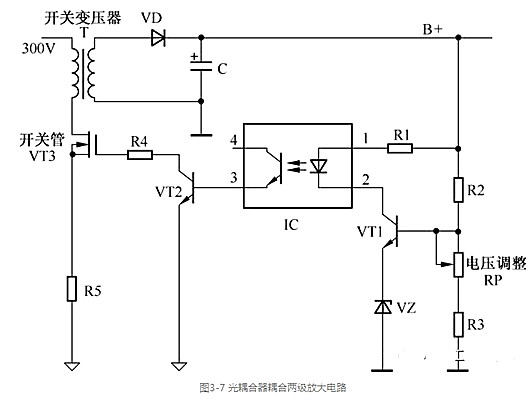

圖3-7所示是一種典型的開關電源的穩壓控制電路。該開關電源的誤差取樣方式采用了直接取樣方式，也就是該電源是通過對冷地側的直流電壓進行取樣，再通過熱地側的調寬管控制開關管的導通時間來實現穩壓控制。
當B+電壓升高時，升高的B+電壓不僅通過R1使為IC的①腳提供的電壓增大，而且通過R2、RP、R3取樣后的電壓升高，該電壓加到VT1的基極，由于VT1的發射極由穩壓管VZ提供基準電壓，所以VT1因基極輸入電壓升高而導通加強，它的集電極電流增大，使IC內的發光二極管發光加強，與它對應的光敏三極管因受光加強而導通加強，使調寬管VT2導通加強，開關管VT3導通時間縮短，開關變壓器T存儲能量下降，B+電壓下降到正常值。
反之控制過程相反。這樣通過IC的耦合，將冷地端的誤差取樣放大信號傳遞給熱地端的調寬電路，從而控制開關管的導通時間，實現穩壓控制。
