MOS管參數計算
設計電路尺寸時，需要用到薩支唐公式，那么如何得到公式中的Vth和unCox呢？
方法1：看工藝的model，一般可以直接找到PMOS和NMOS的Vth0，u0和tox，根據下列公式由tox計算得出Cox，
方法2：搭單個管子的電路，DC掃描柵極輸入電壓，得到電流值，用matlab處理得到擬合線性曲線，根據斜率和截距，計算unCox、upCox和Vtn、Vtp。

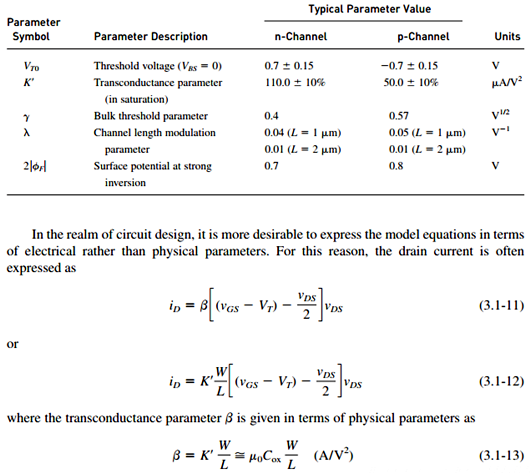

方法3：利用書上的model數據進行估算，以下是allen書上的0.8um Nwell CMOS工藝，可以看到PMOS管和NMOS管的Vt大約為0.7V，unCox=110，upCox=50
