Boost升壓電路選擇電感
BOOST電源架構是一種非常經典的升壓電源方案，它是利用開關管開通和關斷的時間比率，維持穩定輸出的一種開關電源，它以小型、輕量和高效率的特點被廣泛應用在各行業電子設備，是不可缺少的一種電源架構。

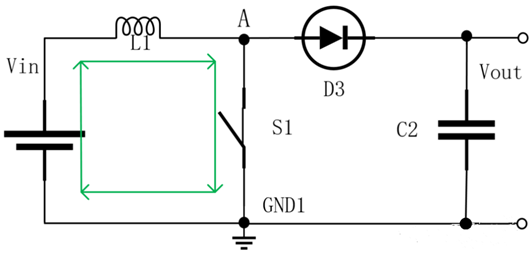

開關閉合時，充電路徑見上圖綠色回路，此時給電感充電，可以列出方程：
其中：
Vi：輸入電壓 L：電感量 △Ion：充電時電感電流紋波
D：開關的占空比 T：開關周期，是頻率f的倒數
η是boost的效率，開關電源效率一般是比較高的，如果只是近似計算，效率可以取90%。

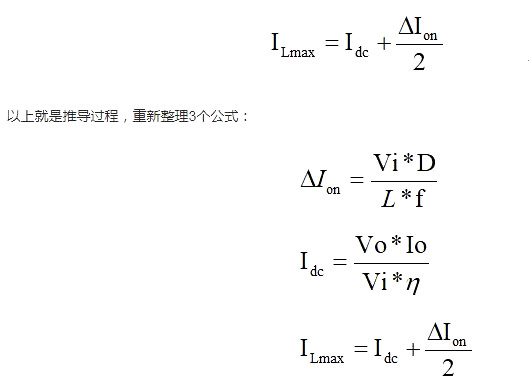

最后一個公式，電源的輸出總電流，是直流電基礎之上，疊加的交流電流，我們需要計算直流加交流時的最大電流：
從推導的公式可以看出，選擇大電感時，產生的紋波也小，可以降低電感器的磁滯損耗和 EMI。但同樣地，物極必反，負載瞬態響應時間增加。
