OD門
概念
在CMOS電路中為了滿足輸出電平變換，吸收大負載電流以及實現線與連接等需要，需要將輸出級電路結構改為漏極開路輸出的MOS管，構成漏極開路輸出(Open-Drain Output)門電路，簡稱OD門。

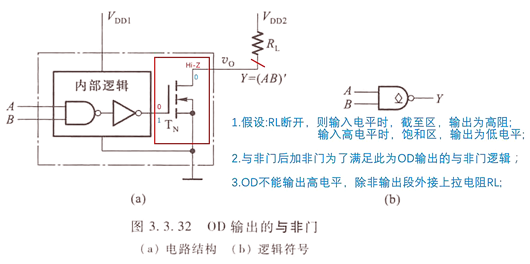

電路原理
應用
a.輸出電平變換
如上圖所示，可實現VDD1->VDD2的電平轉換；
b.吸收大負載電流
略；
c.實現線與連接

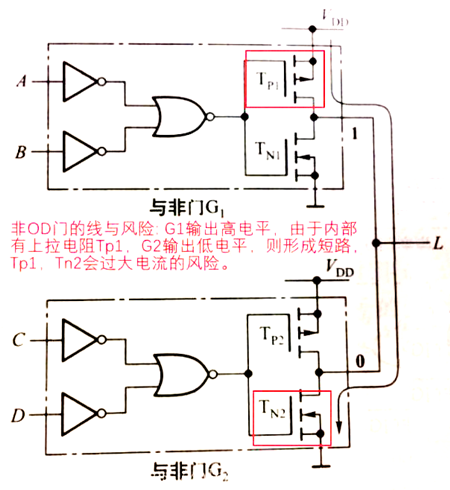

非OD門線與風險：
OD門線與：

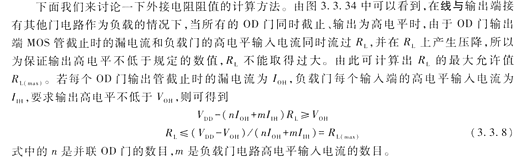

外接電阻計算(了解)
最大值：
最小值：
