使用MOS管實現的防電源反接電路，在電源正確接入時，電源正常對負載供電。
在電源正負極反接時，斷開負載電路，從而保護負載。
下面講解使用“P型”MOS管的防電源反接電路。
電路分析（以Vin = 5V為例）
1、電源正確接入時
電源正常接入，也就是電源沒有正負反接，此時電源正常對負載供電。

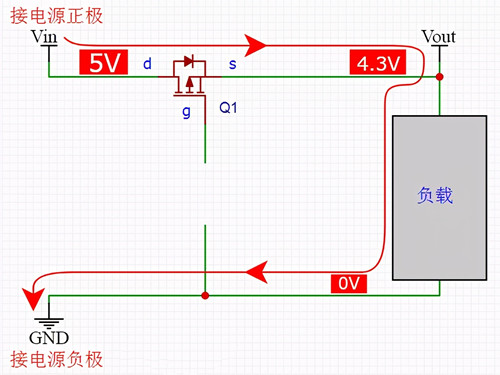

假設拿掉MOS管g極的電阻R1，此時MOS管將不導通，但Vin可以通過MOS管的體二極管對負載進行供電。
體二極管的壓降約為 5V - 4.3V = 0.7V。

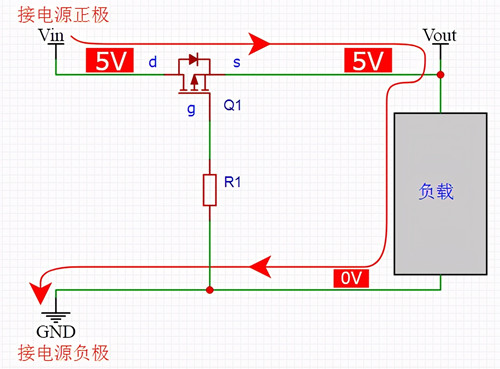

實際上MOS管的g極是有電阻R1的，MOS管的g極通過電阻R1接到電源負極的GND。
在MOS管導通前，Vin的電壓依然通過MOS管體二極管串到Vout（也就是MOS管s極的電壓）。
而當Vout從0上升到足夠高時（往往不需要到4.3V），已經有足夠大的Vgs電壓將MOS管打開，最終各點的電壓如下圖。
此時Vgs= Vg - Vs = 0 - 5V = -5V。

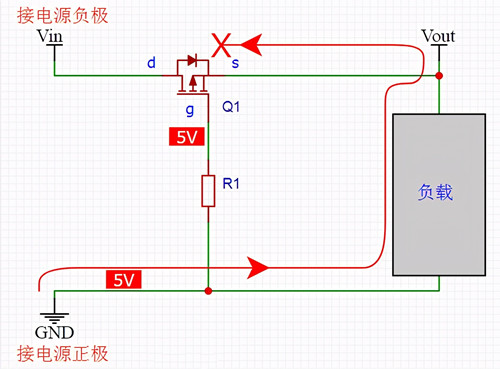

2、電源正負極反接時
由于MOS管g極電壓為5V --> 所以Vgs電壓大于0 --> MOS管不導通，且體二極管也反向截止 --> 電流不能形成回路 --> 負載被保護。
電路擴展
上述電路使用的是“P型”MOS管，也可以使用“N型”MOS管，電路如下。
具體原理和前面的分析類似。
注意：
輸入電源的Vin和GND之間不能用有極性的電容，不然電源正負反接時電容會損壞。

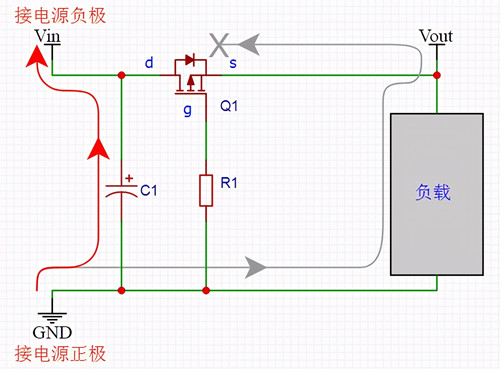

下圖中，通過有極性的電容C1，形成了從GND到Vin的回路，所以C1會損壞。
