lcr電橋，L是電感(Inductance), R是電阻（Resistance），C是電容（Capacitance）。LCR數字電橋是能夠測量電感，電容，電阻，阻抗的儀器，lcr電橋采用SMT表面貼裝工藝，測量速度快，讀數穩定。

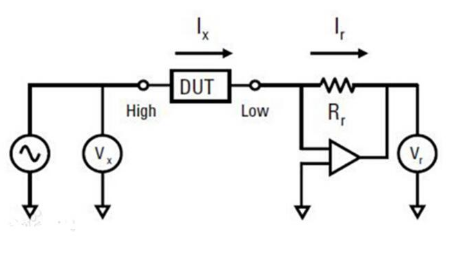

lcr電橋原理圖
數字電橋的測量對象為阻抗元件的參數，包括交流電阻R、電感L及其品質因數Q，電容C及其損耗因數D。因此，又常稱數字電橋為數字式LCR測量儀。其測量用頻率自工頻到約100千赫。基本測量誤差為0.02%，一般均在0.1%左右。
數字電橋原理如圖所示。圖中DUT為被測件，其阻抗用Zx表示，Rr為標準電阻器。切換開關可分別測出兩者的電壓Ux與Ur，于是有下式：
Zx = Ux/Ix = Rr * Ux/Ur
此式為一相量關系式。如使用相敏檢波器(PSD)分別測出Ux和Ur對應于某一參考相量的同相量分量和正交分量，然后經模數轉換(A/D)器將其轉化為數字量，再由計算機進行復數運算，即可得到組成被測阻抗Zx的電阻值與電抗值。
從圖中的線路及工作原理可見，數字電橋只是繼承了電橋傳統的稱呼。實際上它已失去傳統經典交流電橋的組成形式，而是在更高的水平上回到以歐姆定律為基礎的測量阻抗的電流表、電壓表的線路和原理中。
lcr電橋測量方法
1. 加電
首先將電源線帶IEC一端接到電橋左后方的IEC插座上，另一端插入合適的電源插座上，搬動電橋左后方的船形開關，即使電橋通電。通電后，顯示器、量程及功能指示器隨之變亮。電橋可自動置于電感、電容測量檔，并聯等效及1KHz頻率狀態。正常情況下，內部電路加電幾秒鐘后即能穩定，便可進行測量。
2.被測元件的接入方法
⑴通常徑向引線的元件可直接插入組合測試夾夾板內，而接入特殊柔性引線的元件時，應借助夾板離合器進行，該離合裝置位于測試夾的正下方。
⑵接入軸向引線元件時，為避免扭折引線，可采用軸向轉接頭，先把這兩個配件分別插入測試夾的兩端，再將其間距調正到適合元件測量的位置，然后便將軸向引線元件插入兩端的配件夾內。
⑶在軸向轉接頭必需相當牢固定的場合，如在測量大量的同類元件時，需采用支撐板。
安裝支撐板：首先把軸向轉接頭調整到適當的位置上，然后將支撐板懸置于軸向轉接頭上方，讓每個軸向轉接頭穿過支撐板上的槽縫，放好支撐板，將固定螺釘對準電橋面板上的螺孔，最后上緊螺釘。注意：安裝時不易將螺釘擰得過緊。
注意：本電橋雖能夠對充電電容接入測試進行防護，但最好應將充電電容經適當電阻放電后才進行測量。
3.使用中注意讀數及測量條件顯示
⑴儀器的6位顯示不一定全部是有效顯示，在某些測量中測量數據的未尾值可能跳動較大，應舍去這些跳動數值，讀取其穩定值。
(2)一般使用自動量程進行測量，以保證選擇到正確的量程，操作到手動方式可以觀察實際工作量程。應用于同批同種測量元件的批量測試時，可以選擇量程鎖定模式工作。
(3)串-并聯指示
雖然電橋具有顯示串聯或并聯等效值的選擇性，但在不利的Q值情況下，用上述兩種方式均不可能獲得基本準確度。當需要改動某一顯示方式以便提高基本準確度時，電橋通過下標s表示串聯，下標p表示并聯。
(4)頻率提示
200μF～2000μF的電容，200H～2000H的電感，測量頻率在100Hz只能獲得基本準確度。同樣，200pF～2nF的電容和200μH～2mH的電感，只有在1KHz測量頻率上才能獲得基本準確度，因此獲得最佳測試性能，應選擇最合適的測試頻率。
(5)測試電平顯示
高K陶瓷電容或高導磁磁性電感器等，對測試信號電平的大小較為敏感，不同的測試電平會產生相異的測量結果。同時，測試電平越低，測量穩定性越差。
使用了微處理器的LCR電橋則叫LCR數字電橋。一般用戶又稱這些為：LCR測試儀、LCR電橋、LCR表、LCRMeter等等?？梢跃_測量大量電子元件：電容器、電感器、磁芯、電阻器、變壓器、芯片組件和網絡元件等的阻抗參數測量。其它元件：印制電路板、繼電器、開關、電纜、電池等的阻抗評估。
