電阻(Resistor)：阻礙電流通過的器件；用于控制電流和電壓，實現電路的分壓和限流。電阻是電路中常用的一種元器件，用于限制電流，并將電能轉化為熱能。常見的電阻有固定電阻和可變電阻兩種。
電阻：以R來表示，單位Ω(讀歐）
基本單位：Ω(歐)、kΩ(千歐)、MΩ(兆歐)、GΩ(吉?dú)W)，
換算方法：1000Ω＝1kΩ，1000kΩ＝1MΩ，1000MΩ＝1GΩ，間隔都是1千倍換算關系。
常用的電阻規格
1. 0603電阻：尺寸為1.6mm×0.8mm，厚度為0.6mm，阻值范圍為0.1Ω至10MΩ，承受功率為0.1W。
2. 0805電阻：尺寸為2mm×1.25mm，厚度為0.8mm，阻值范圍為0.1Ω至10MΩ，承受功率為0.125W。
3. 1206電阻：尺寸為3.2mm×1.6mm，厚度為1.6mm，阻值范圍為0.1Ω至10MΩ，承受功率為0.25W。
4. 2512電阻：尺寸為6.4mm×3.2mm，厚度為1.6mm，阻值范圍為0.1Ω至10MΩ，承受功率為1W。

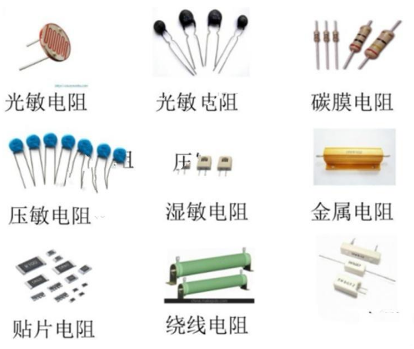

電阻的分類
電阻可分為貼片電阻、光敏電阻、熱敏電阻、碳膜電阻、矩形電阻、金屬膜電阻、金屬氧化物電阻、互感電阻和晶體壓阻等，其中碳膜電阻是最常見的一種。
電阻的應用
基本上沒有電路板會不用電阻，任何電路板上使用最多的器件就是電容和電阻。各種上下拉電阻，反饋電阻等等。
熱效應
根據焦耳定律，電流流過電阻就會發熱。電阻的熱效應的應用也有很多，電熱毯、電火桶、電水壺。
對于一些室外應用的電子設備，特別對于一些集成有高性能CPU的SOC，對工作溫度要求很苛刻，大都只能滿足商業級應用，大冬天在東北，零下三十多度，溫度太低，很可能開不了機。通常都會加一個大功率電阻做預加熱功能，當溫度上來后，設備啟動了再關掉。之所有關掉，因?yàn)樵O(shè)備自己工作的功耗也會發熱，可以保持溫度。
零歐姆電阻
零歐姆電阻也叫跳線電阻(Jumper)。在電路設計中，為了調試方便或者作兼容設計經常使用。例如在作預研設計時，為了調試時能測試芯片的每組電源的工作電流，通常需要用零歐姆電阻將電源分成多路。
使用零歐姆電阻時，最常遇到的問題就是功耗怎么算，如何判斷選擇的電阻是否滿足要求？
此時，就需要從電阻的規格書中獲取相關參數，假設其電阻值不會超過50mΩ，額定電流不超過1A，由此就可以判斷電阻是否滿足設計要求。
限流
有些時候電路中需要一組幾十毫安的電源，但是其電壓在電路中其他地方都用不到，此時單獨弄一組DCDC或者LDO都不太合適，因?yàn)殡娏魈 ４藭r可以使用穩壓管穩壓電路。
分壓
分壓例如ADC采樣電路，DCDC輸出電壓反饋，電平轉換等等。
匹配電阻
對于高速信號，PCB走線需要考慮傳輸線模型，要保證阻抗匹配，防止信號反射會影響信號完整性。阻抗匹配就是保證負載阻抗與傳輸線的特征阻抗相等以消除反射。最常用最簡單的就是源端串聯匹配，即在信號源端串聯一個電阻，該電阻和源內阻之和等于傳輸線特征阻抗，這樣即使負載端不匹配，信號反射回來會被源端信號，不會再次反射。
