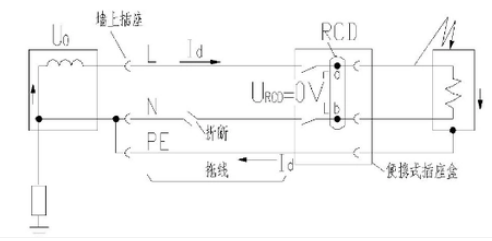

剩余電流動作保護裝置（RCD）是具有漏電保護功能的開關設備，當電氣線路和電氣設備發生單相接地故障時，利用這個剩余電流來動作切斷故障線路和電氣設備電源的保護裝置。
剩余電流裝置（RCD）：
在正常工作條件下開啟負載和關閉電流；當電路的剩余電流在規定條件下達到其規定值時，它會使觸點動作并斷開主電路。剩余電流裝置可以是檢測剩余電流并開啟和關閉主電路電流的各種元件的組合。
RCD用于防止漏電引起火災和設備燃燒事故；用于檢測和切斷各種單相接地故障；一些漏電保護裝置也可用于過載、過壓、欠壓和缺相保護。

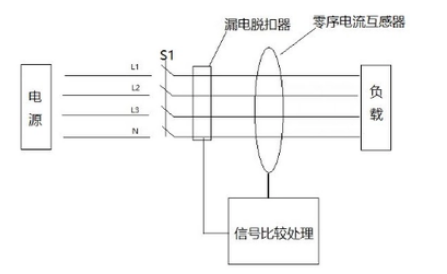

RCD的工作原理：
當電氣設備漏電時，會顯示異常電流和電壓信號。漏電保護裝置通過檢測異常電流或異常電壓信號，通過信號處理促使執行機構動作，在開關柜的幫助下快速切斷電源，實現漏電保護。
RCD分類
（1）按檢測元件的檢測原理分為：電壓型，電流型，脈沖型，電流智能型，鑒相鑒幅型。
（2）按中間元件類型分為：電磁式，電子式。
（3）按結構形式分為：組合式保護器，由剩余電流動作保護器，交流接觸器或低壓斷路器等部件組合而成和漏電斷路器。將剩余電流保護裝置和低壓斷路器裝配在一個絕緣外殼內的保護裝置。
（4）按用途分為：單相家用剩余電流動作保護器，三相三線剩余電流保護器，三相四線剩余電流保護器。

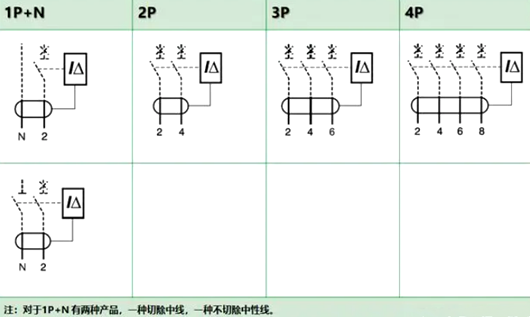

剩余電流動作保護裝置（RCD）接線圖
