電流檢測技術常用于高壓短路保護、電機控制、DC/DC換流器、系統功耗管理、二次電池的電流管理、蓄電池管理等電流檢測等場景。

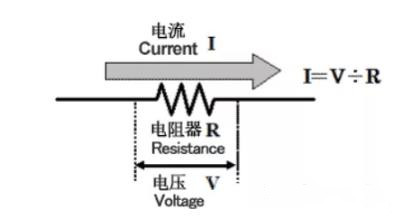

對于大部分應用，都是通過間接測量電阻兩端的壓降來獲取待測電路電流大小的，如下圖所示。在要求不高的情況下，電流檢測電路可以通過運放放大轉換成電壓，反推算負載的電流大小。
測量電流時，電流檢測技術分為高端檢測和低端檢測。將測量電阻放在電源與負載之間的這種測量方法稱為高端檢測。將測量電阻放在負載和接地端之間的這種測量方法稱為低端電流檢測。這兩種用于感測負載中電流的方法如下圖所示。
兩種測量方法各有利弊；下面分析講解低端電流檢測技術。
低側電流測量的優點：
共模電壓，即測量輸入端的平均電壓接近于零。這樣更便于設計應用電路，也便于選擇適合這種測量的器件；
低側電流感測的缺點：
采用電源接地端和負載/系統接地端時，感測電阻兩端的壓降會有所不同。如果其他電路以電源接地端為基準，可能會出現問題。為最大限度地避免此問題，存在交互的所有電路均應以同一接地端為基準。降低電流感測電阻值有助于盡量減小接地漂移。

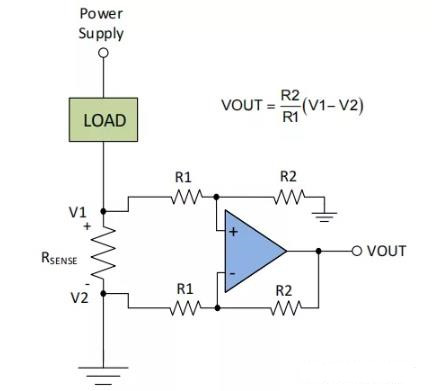

設計電路或選擇用于電流測量的器件時，低側電流感測是最簡單的方法。由于輸入端的共模電壓低，因此可使用差分放大器拓撲。下圖給出了采用運算放大器（運放）的經典差分放大器拓撲，輸入輸出關系可由理想運放的基本性質（虛短虛斷）來推導。
電流檢測電路應用場景：
由于電流感測電路測得的電壓接近于地，因此在處理非常高的電壓時、或者在電源電壓可能易于出現尖峰或浪涌的應用中，優先選擇這種方法測量電流。由于低側電流感測能夠抗高壓尖峰干擾，并能監測高壓系統中的電流，因此廣泛應用于很多汽車、工業和電信應用中。
