瞬態抑制二極管TVS（Transient Voltage Suppressor），是一種具有雙向穩壓特性和雙向負阻特性的過壓保護器件，在處理電力電子設計電路中的瞬態尖峰方面起著至關重要的作用。
瞬態抑制二極管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變為低阻抗，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。
瞬態抑制二極管具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏差 、箝位電壓較易控制、無損壞極限、體積小等優點。
瞬態抑制二極管分析
瞬態是電壓或電流中的短時間尖峰，會以多種方式損壞電路。有些瞬態只發生一次，有些可能是重復的。這些瞬臺的范圍從幾毫伏到幾千伏，持續時間從納秒到數百毫秒。
瞬態電壓抑制二極管可分為兩種類型。一種是單向的，另一種是雙向的。

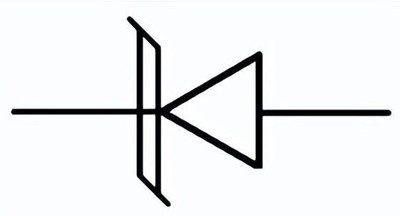

單向 TVS 二極管的符號如下圖所示：

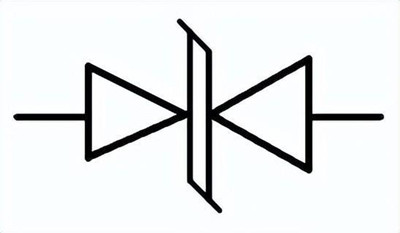

雙向 TVS 二極管的符號如下圖所示：
瞬態抑制二極管工作原理

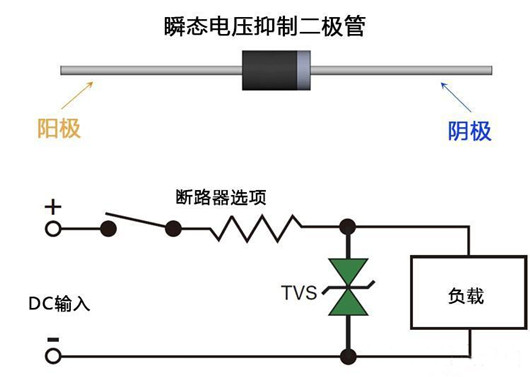

TVS瞬態抑制二極管與要保護的設備或電路并聯。TVS 器件專門設計用于在特定電壓水平下擊穿并傳導大量電流而不會造成損壞。

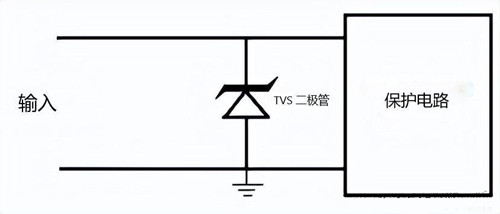

TVS二極管應用電路
在正常電壓條件下，TVS 瞬態抑制二極管表現為開路，但存在少量漏電流。當正常電壓超過一定水平時，TVS瞬態抑制二極管結雪崩，結果過電壓從被保護電路中分流并通過TVS二極管分流。當過電壓消失時，設備會自動復位。
瞬態抑制二極管特性參數
①反向斷態電壓(截止電壓)VRWM與反向漏電流IR：反向斷態電壓(截止電壓)VRWM表示TVS管不導通的最高電壓，在這個電壓下只有很小的反向漏電流IR。
② 擊穿電壓VBR：TVS管通過規定的測試電流IT時的電壓，這是表示TVS管導通的標志電壓（P4KE、P6KE、1.5KE系列型號中的數字就是擊穿電壓的標稱值，其它系列的數字是反向斷態電壓值）。TVS管的擊穿電壓有±5%的誤差范圍（不帶“A”的為±10%）。
③脈沖峰值電流IPP：TVS管允許通過的10/1000μs波的最大峰值電流（8/20μs波的峰值電流約為其5倍左右），超過這個電流值就可能造成永久性損壞。在同一個系列中，擊穿電壓越高的管子允許通過的峰值電流越小。
④最大箝位電壓VC：TVS管流過脈沖峰值電流IPP時兩端所呈現的電壓。
⑤脈沖峰值功率Pm：脈沖峰值功率Pm是指10/1000μs波的脈沖峰值電流IPP與最大箝位電壓VC的乘積，即Pm=IPP*VC。
⑥穩態功率P0：TVS管也可以作穩壓二極管用，這時要使用穩態功率。
⑦極間電容Cj：與壓敏電阻一樣，TVS管的極間電容Cj也較大，且單向的比雙向的大，功率越大的電容也越大。
