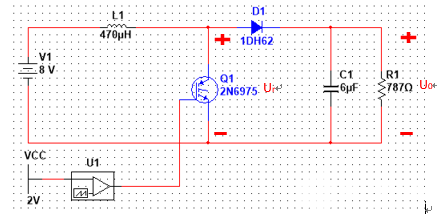

在電力電子中，最基本的BOOST電路圖如下：
圖1 BOOST電路圖
【注】圖中器件數據不準確，僅參考該電路拓?fù)?/div>
加入二極管的目的是為了防止形成環流從而造成電能損失。解釋如下：
正常情況下電力MOS管都有一定的導通壓降Ur（1V左右），而輸出端電阻的電壓由電容固定在某一值，即為輸出電壓Uo。
圖2 輸出電壓和MOS管電壓圖解
一般情況下，輸出電壓Uo的值要遠大于Ur的值，因此，右半部分電路勢必要形成環路電流。
圖3 環流示意圖
在這種情況下，會造成很大的損耗，而這部分損耗是完全是在做無用功，并沒有在這個時候起到升壓的效果，因此要避免這種損耗，這時候便加上了一個二極管，由于輸出電壓要遠高于MOS管通態壓降，因此，加在二極管上的電壓為反向電壓，這一電壓迫使二極管關斷，使得這一回路無法形成環流，也就避免了這一不必要的損耗。
【總結】二極管的作用：避免形成通路而導致不必要的損耗
