本文將介紹將二次側（輸出）開關電壓整流為DC的二極管的常數計算。
輸出整流二極管：ND1
首先來看電路圖。輸出整流二極管ND1即右側電路圖中的深藍色二極管。
為了對開關電壓進行整流，輸出整流二極管采用高速二極管（肖特基勢壘二極管或快速恢復二極管）。

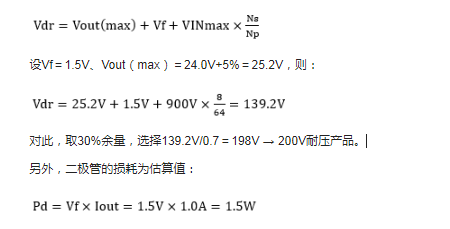

首先來計算施加于輸出二極管的反向電壓。
相應的二極管，選用ROHM生產的快速恢復二極管RFN10T2D（共陰極雙芯型、200V/10A、TO-220FN封裝）。
原則上，希望在電壓70%以下、電流50%以下使用。另外，需要在裝入產品的狀態下確認實際的溫度上升情況，并根據需要增加散熱器或重新評估部件。
關鍵要點：
?輸出整流二極管使用快速恢復二極管或肖特基勢壘二極管。
?選用規格為電壓70%、電流50%左右的產品。
