二極管因為其獨特的單向?qū)щ娦裕蚨辉O(shè)計成了各種整流電路，用來將我們常用的市電，也就是交流電轉換成單向的直流電。在我們常用的整流電路中有三種最為常見，分別為：橋式整流電路，全波整流電路和半波整流電路。

下面一一詳細介紹各整流電路的工作原理；

1.半波整流電路

如上圖所示為一個半波整流電路，正是因為二極管的單向?qū)щ娦裕虼耍?dāng)流入的交流處于正半周期時，也就是圖中紅色箭頭流向，二極管導通。當流入交流電處于負半周時，也就是圖中綠色箭頭流向，由于二極管反向截止，因此不導通。進而流入的交流電經過圖中二極管D1整流以后，由以前正弦波形變成了缺少負半周期的波形，因此稱為半波整流電路。它的優點就是成本低，缺點很明顯就是浪費了整整一半的電。

2.全波整流電路

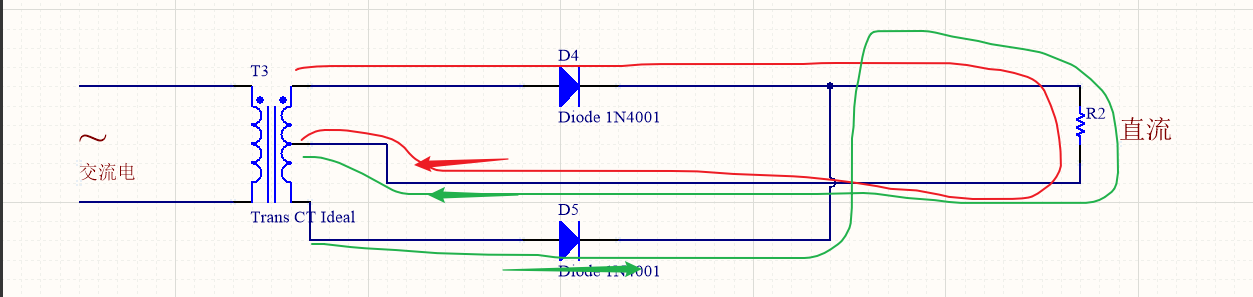

如上圖所示為一個全波整流電路，下面具體分析它的工作原理：它主要是以變壓器的次級繞組中間的抽頭作為基準電而設計成的全波整流電路，首先當流入的交流處于正半周期時，走向如圖中的紅色走向，電由二級管D4經負載流回到變壓器中間抽頭，形成正半周期時的回路。當流入交流電處于負半周期時，電流走向如圖中的綠色走向，電由二極管D5經負載流回到變壓器中間抽頭，形成負半周期時的回路。因為交流電的正半周期和負半周期都被二極管整流利用，因此該電路叫做全波整流電路，二極管發揮了非常大的作用。

3.橋式整流電路

其實我們做產品的時候，會對產品的體積有好大的限制，因此設計的產品要越小越好，并且還要避免在制造生產時，變壓器中間抽頭帶來的麻煩，因此又設計出了更加方便好用，體積小的橋式整流電路。

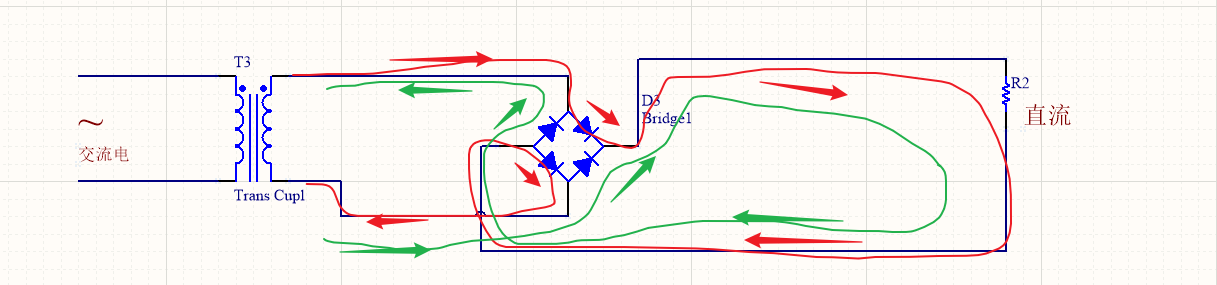

如上圖所示為一個橋式整流電路，下面具體介紹它的工作原理：當流入的交流電處于正半周期時，走向如圖中的紅色走向，經過負載R2形成回路。當流入的交流電處于負半周期時，走向如圖中的綠色走向，經過負載R2形成回路。這樣就非常巧妙即實現了全波整流又實現了體積小的要求。流入的是交流電而流出的是全波整流后的直流電。
