烜芯微生產1N60場效應管,提供1N60的參數規格書,1N60中文資料與1N60場效應管的引腳圖
1N60場效應管參數具體如下：
極性：N溝通
Power Dissipation(w)功耗：28W
Continuous Drain Current ID(A)持續漏極電流：1A
Drain-Source Voltage VDS(V)漏源極電壓：600V
Gate-Source Voltage VGS(V)柵源電壓：±30V
Gate Threshold Voltage Vgs(ts)開啟電壓：2V~ 4V
Gate Threshold Voltage Vgs(ts)開啟電壓：2V~ 4V
Static Drain-Source On-Resistance RDS(on)導通電阻ID=0.5A,VGS=10V：Typ 9.3Ω Max 11.5Ω
Static Drain-Source On-Resistance RDS(on)導通電阻ID=A,VGS=V：Typ Ω Max Ω
Junction and Storage Temperature Range ：結和儲存溫度范圍：-55 to 150℃

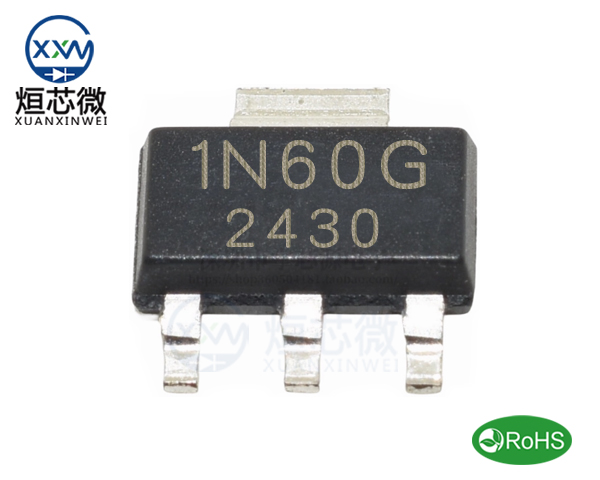

1N60場效應管封裝為：TO-252
作用與應用
1N60場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。1N60廣泛應用于以下領域：
電源管理：1N60可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，1N60可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，1N60能提供高效的開關控制功能。
模擬開關：在模擬電路中，1N60可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，1N60用于充電過程中的電池保護和充電控制。
