電動車防盜報警器電路解析
電動車防盜報警器的喇叭驅動電路，核心在于壓電陶瓷蜂鳴片的驅動發聲機制。

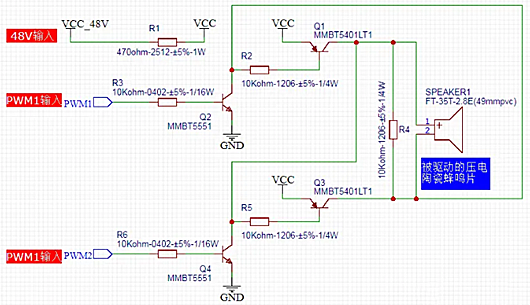

電路圖中，最右側的 SPEAKER1 為壓電陶瓷蜂鳴片，型號是 FT - 35T - 2.8E，配備直徑 49mm 的 PVC 膜。
以輸入電壓 48V 為例進行說明。PWM1 和 PWM2 是兩個關鍵的輸入控制信號，實質上是音頻信號。這兩個信號不能同時處于高電平狀態，否則會導致短路。

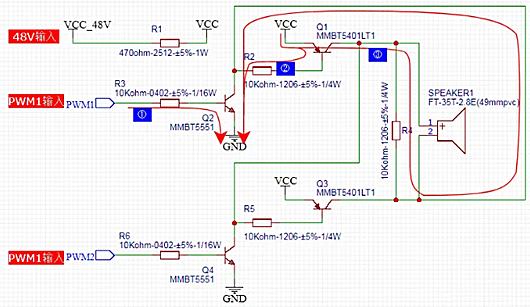

當 PWM1 處于高電平、PWM2 處于低電平時，Q4 和 Q3 不導通，此時蜂鳴片通過 Q2 和 Q1 導通來驅動發聲，導通過程如下：
PWM1 高電平使 Q2 的 be 極正向?qū)ā?/div>
主站蜘蛛池模板：
日本亚洲a|
欧美性狂猛xxxxx深喉|
少妇厨房愉情理伦bd在线观看|
又黄又爽吃奶视频在线观看|
国语少妇新婚之夜对白性视频
|
在线观看av的网站|
昭通市|
аⅴ天堂中文在线网|
亚洲大尺度无码无码专线一区|
灵石县|
国精产品一品二品国在线|
av美女网站|
99精品无人区乱码1区2区3区|
中文字幕在线免费看线人|
亚洲日本精品国产第一区二区|
综合激情亚洲丁香社区|
人妻少妇-嫩草影院|
来凤县|
亚洲图片另类图片激情动图|
国产精品久久久久久久久久免费看|
国产亚洲精品久久7788|
嘉祥县|
娄底市|
宜城市|
灵璧县|
呈贡县|
德阳市|
邵武市|
太仆寺旗|
国产无遮挡18禁无码免费|
日本五月天婷久久网站|
免费特级黄毛片|
久久精品国内一区二区三区|
性做久久久久久久免费看|
99精品无人区乱码1区2区3区|
99精品人妻无码专区在线视频区|
精品久久久久久无码人妻|
亚洲影视在线观看|
国产美女视频久久|
国产性色强伦免费视频|
久久精品动漫一区二区三区
|
Q2 導通后，Q1 的 eb 極正向?qū)ā?/div>
Q1 導通，進而驅動壓電陶瓷蜂鳴片發聲。

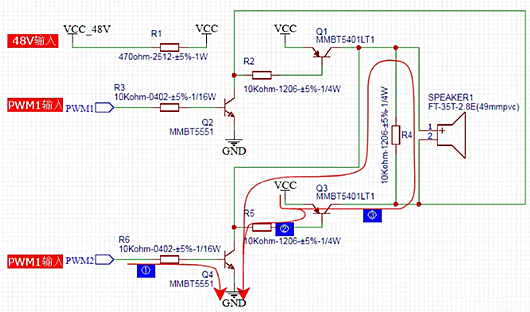

相反地，當 PWM2 為高電平、PWM1 為低電平時，Q2 和 Q1 不導通，蜂鳴片則通過 Q4 和 Q3 導通來驅動發聲，具體過程為：
PWM2 高電平使 Q4 的 be 極正向?qū)ā?/div>
Q4 導通后，Q3 的 be 極正向?qū)ā?/div>
Q3 導通，驅動壓電陶瓷蜂鳴片發聲。

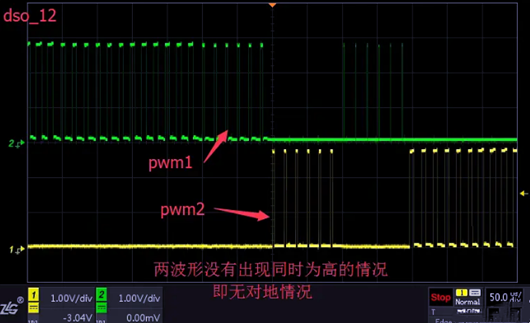

利用示波器測量 PWM1 和 PWM2 的實際控制波形可以發現，兩者不會同時出現高電平。若出現同時高電平的情況，Q1、Q2、Q3、Q4 會同時導通，導致電源 VCC 直接對地短路。

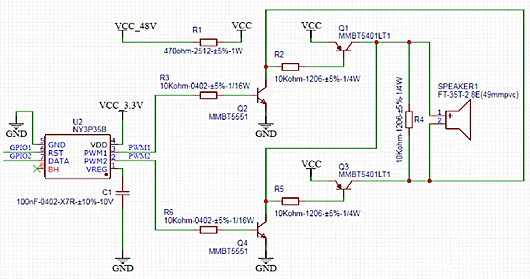

PWM1 和 PWM2 信號可以由語音芯片產生，這里以 NY3P35B 為例進行說明。可以將指定聲音文件燒錄進該芯片，通過 GPIO1 和 GPIO2 兩個信號對語音芯片進行控制。
注意事項
電路圖中已標注各元器件參數，在元器件選型時需特別留意。鑒于電路在較高的 48V 直流電壓下工作，三極管需選用高耐壓型號，其中 NPN 三極管選用 MMBT5551，PNP 三極管選用 MMBT5401LT1。對于需承受高壓的電阻，應選用 1206 封裝，因?yàn)?0402 封裝的耐壓性能不足。
