螺旋輸送機概述

GX型螺旋輸送機是利用螺旋轉動將物料沿機殼連續推移而進行輸送的。本機具有結構簡單，外形尺寸小，成本低，操作安全，能按工藝要求滿足多點進料和排料。





螺旋輸送機技術參數

規  格		主要技術性能	驅動裝置	驅動裝置				重量 （kg）
直徑	長度 （m）	產量 （水泥） t/h	轉速 min-1	減速機		電動機
				型號	速比	型號	功率 （kw）
GX200	-10	9	60	JZQ250	23.34	Y90S-4	1.1	726
GX200	-20	9	60	JZQ250	23.34	Y90L-4	1.5	1258
GX250	-10	15.6	60	JZQ250	23.34	Y100L2-4	2.2	960
GX250	-20	15.6	60	JZQ250	23.34	Y100L1-4	3	1750
GX300	-10	21.2	60	JZQ350	23.34	Y100L2-4	3	1373
GX300	-20	21.2	60	JZQ350	23.34	Y112M-4	4	2346
GX400	-10	51	60	JZQ400	23.34	Y132S-4	5.5	1911
GX400	-20	51	60	JZQ500	23.34	Y160M-4	11	2049
GX500	-10	87.5	60	JZQ400	23.34	Y132M-4	7.5	2381
GX500	-20	87.5	60	JZQ650	23.34	Y180M-4	18.5	5389
GX600	-10	134.2	45	JZQ750	23.34	Y180L-4	22	3880
GX600	-10	134.2	45	JZQ850	23.34	Y250M-4	55	7090

螺旋輸送機制法和裝法說明

GX螺旋機按使用場合要求的不同，分為S制法和D制法兩種。
S制法一帶有實體螺旋面的螺旋，其螺距等于直徑。
D制法一帶有帶式螺旋面的螺旋，其螺距等于直徑。
GX螺旋機按驅動裝置裝配方法的不同，分為右裝和左裝兩種：
右裝一站在電動機尾部向前看，減速器低速軸在電動機的右側。
左裝一站在電動機尾部向前看，減速器低速軸在電動機的左側。
GX螺旋機的出料口有方形出料口、手推式出料口和齒條式出料口三種。后兩種出料口拉板的開閉方向，隨安裝不同而分右裝、左裝兩種：
右裝一站在螺旋機頭節往尾節看，拉板向右拉開。
左裝一站在螺旋機頭節往尾節看，拉板向左拉開。

安裝尺寸及長度組合

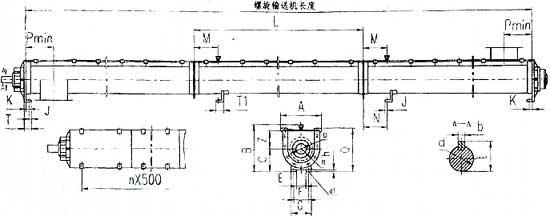

（一）外形及安裝尺寸：

螺旋輸送機長度


螺旋直徑 D	A	B	C	E	F	G	H	K	J	M	N	Q	P	R	T	X	Z	a	f	I	b (hs)	t
200	342	384	180	80	140	200	18	25	20	200	200	153	220	110	60	123	150	205	195	80	12	43.5
250	392	464	220	140	200	260	20	28	25	200	200	183	270	135	70	125	180	237	225	100	16	55
300	468	555	270	160	240	320	22	28	25	200	200	213	300	160	75	130	210	264	250	120	18	65.5
400	572	685	340	220	320	400	22	30	35	300	300	273	350	210	90	145	270	325	310	160	24	87
500	706	823	400	300	400	500	30	35	40	300	300	333	450	264	100	165	330	393	375	200	28	108
600	806	973	500	400	500	600	30	40	40	300	300	383	550	314	110	170	380	433	415	240	32	129

注：1、螺旋機輸送長度及尺寸L均見表二、表三。 2、圖n×500為蓋板卡子尺寸，n值視螺旋機長度而定。 3、圖中尺寸p為進出料口中心線。

（二）進出料口裝置

1、進料口

螺旋直徑 D	A	B	C	C1	t	d	重  量 kg	圖  號
200	220	306	272	100	3	9	3.64	GX20·10·00
250	270	356	330	120	3	9	4.80	GX25·10·00
300	320	428	386	140	4	13	8.88	GX30·10·00
400	420	528	492	160	4	13	12.42	GX40·10·00
500	528	662	612	160	4	17	16.56	GX50·10·00
600	628	762	720	180	4	17	21.20	GX60·10·00

2、方形出料口





螺旋直徑 D	A	B	C	C1	E	t	d	重  量 kg	圖  號
200	226	312	272	165	8	3	9	4.36	GX20·11·00
250	276	374	330	195	10	4	9	7.52	GX25·11·00
300	328	426	386	225	10	4	13	9.36	GX30·11·00
400	428	536	492	280	10	4	13	14.28	GX40·11·00
500	536	670	612	340	15	4	17	26.14	GX50·11·00
600	636	774	720	430	15	6	17	39.20	GX60·11·00

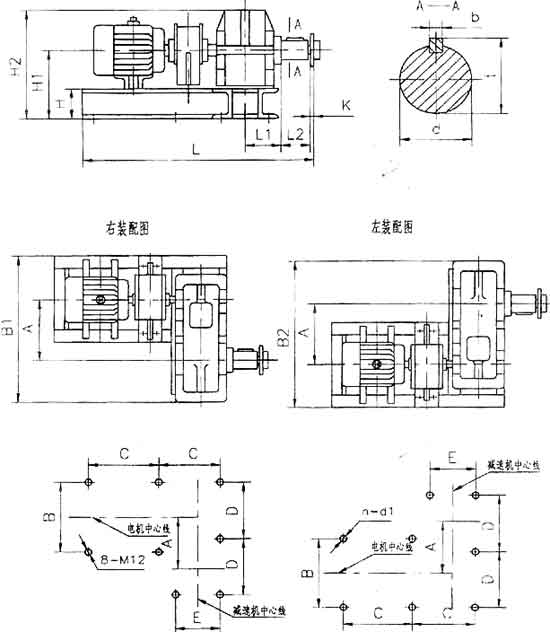

驅動裝置	電動機		減速器 型  號	A	B	C	D	E	n-d1	H	H1	K	L	L1	B1	b	t	d	重量 kg
	功率 kw	轉速 min-1
Ⅰ	1.1 1.5 2.2 3	1410 1410 1430 1430	JZQ250	250	320	332	277	190	8-M12	120	280	14.5	826.5 826.5 826.5 826.5	135	622	18	63	55	197.4 202.4 212.2 217.2
Ⅱ	2.2 3 4 5.5 7.5 10	1430 1430 1440 1440 1450 1450	JZQ350	350	400	440	360	250	8-M12	140	340	14.5	1042.5 1042.5 1042.5 1042.5 1043.5 1087.5 1119.5	165	821 821 821 821 838 838	18	63	55	315 320 334.2 334.2 366.2 383.3
Ⅲ	4 5.5 7.5 10 13 17	1440 1400 1450 1450 1460 1460	JZQ400	400	400	470	450	460	8-M16	160	410	17.5	1155.5 1155.5 1155.5 1155.5 1187.5 1206.5 1244.5	180	956 956 968 968 984 984	28	93	80	590.8 600.8 623.2 638.2
Ⅳ	4 5.5 7.5 10	1140 1140 1450 1450	JZQ500	500	450	560	570	310	9-M16	180	480	17.5	1338.5 1338.5 1338.5 1338.5	200	1196 1196 1196 1196	28	93	80	590.8 600.8 623.2 623.8
Ⅴ	13 17 22 30	1460 1460 1470 1470	JZQ500	500	450	560	570	310	9-M16	180	480	17.5	1338.5 324.5 1412.5 1437.5	200	1199 1199 1253 1253	28	93	80	671.4 696.4 789.3 894.3
Ⅵ	7.5 10 13 17 22 30 40	1450 1450 1460 1460 1470 1470 1470	JZQ650	650	500	700	650	410	9-M16	180	500	17.5	1670.5 1670.5 1670.5 1670.5 1670.5 1672.5 1738.5 1776.5	265	1373 1373 1373 1373 1405 1405 1425 1425	36	127	110	1047.1 1089.7 1126.1 1150.1 1214.6 1279.6 1365.9 1450.9
Ⅶ	22 30 40	1470 1470 1470	JZQ750	750	500	720	725	450	9-M16	180	500	17.5	1710.5 1710.5 1778.5 1816.5	285	1551 1551 1571 1571	36	127	110	1530.4 1545.4 1651.7 1736.7
Ⅷ	22 30 55 75	1470 1470 1470 1470	JZQ850	850	550	800	825	520	9-M20	200	600	17.5	1910.5 1910.5 2042 2093	325	1706 1706 1771 1771	36	147	130	2035.4 2050.4 2454.5 2525.4
